Метки на валах.

[Русик]

Сегодня решил проверить метки на валах.
И закралось у меня сомнение. А правильно ли они стоят?

Суть дела в чем. То ли у меня глазомер кривой и мне кажется. То ли правда между стрелками UP и метками, которые должны сходиться угол не 90 градусов?

Вот накидал две схемы.
Первая. Выставил валы так, чтобы метки сходились. Но почему то на глаз кажется что стрелки показывают не ровно вверх, а как будто смещены в центр.
Примерно так.


Поворачиваю валы против часовой. На левом стрелка АП показывает ровно вверх, а правый получается проворачивается еще дальше.
Вот примерно так


Сфоткать не вышло, не было фотика под рукой. Вечером могу сделать снимки.
Мои переживания напрасны?

[Bogdan]

стрелки "UP" пофиг. главное чтобы они были вверху.
метки должны стоять друг напротив друга когда ремень уже натянут.
если выставить метки, а потом начать натягивать ремень, тогда метки немного уходят.
нужно это учитывать.
сними шкив коленвала - под ним более точная стрелка на самом блоке.

поправьте если не так.

[DENchik]

совмещать нужно три метки- коленвальную и две распредвальные. насколько помню у меня нетолько UP и внутренние метки но и наружние, которые ставятся по срезу головки

[Arsik]

сам недавно озадачился


как то так, но судя по всему на скорость не влияет))))

[Bogdan]

когда коленвал прокручивается - натягивается ремень. когда натягивается ремень - он тянет за собой шестеренки валов. соответственно метки уходят.
делайте поправку на это. посмотрите где выбирается свободный ход ремня и выставляйте чуть криво (со смещением).
а когда коленвал прокрутится и ремень натянется - метки станут ровно.
мне удалось это осуществить. там нет ничего сложного.

[Arsik]

типа криво метки стоят?

[kirill]

типа, ремень проебан на один зуб)))

[D_Pavel]

Пофиг, на скорость не влияет ))))

[Русик]

блин у меня так же....
уже месяц как лежит дома новый ремень грм...пора ехать менять )))

[D_Pavel]

типа, ремень проебан на один зуб)))

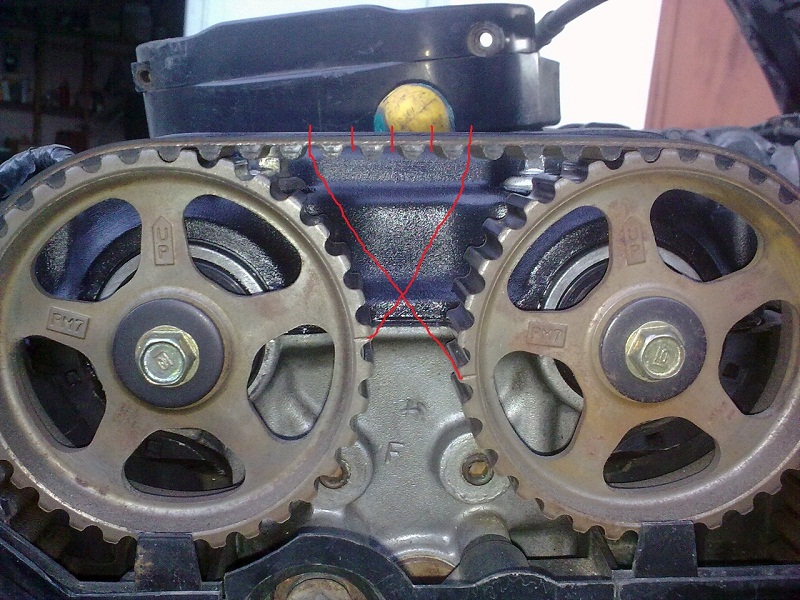

Нормально тут стоят шестерни, расстоянние между местами куда попадают зубья с метками = 4 зуба, как должно быть.

[kirill]

а это что за схема такая?

[Crazy-1]

Все оч просто!Ставишь линейку к центрам оси р/валов и выводишь метки к линейке,метки должны стать в один ряд с осями валов.Следующие метки на шестерне колена и масло-насосе должны совпасть!
второй вариант:снимаешь клап. крышку и фиксируешь р/валы штифтами к бугелям IN1/EX1 ,там для этого есть отверстия!

[D_Pavel]

а это что за схема такая?

Это я нарисовал. Зуб каждой шестерни попадает туда куда ведет красная линия от него, если теоретически будет катиться по ремню в сторону противоположенной шестерни.

[Arsik]

так нормально или нет стоят метки?

[D_Pavel]

Нормально
